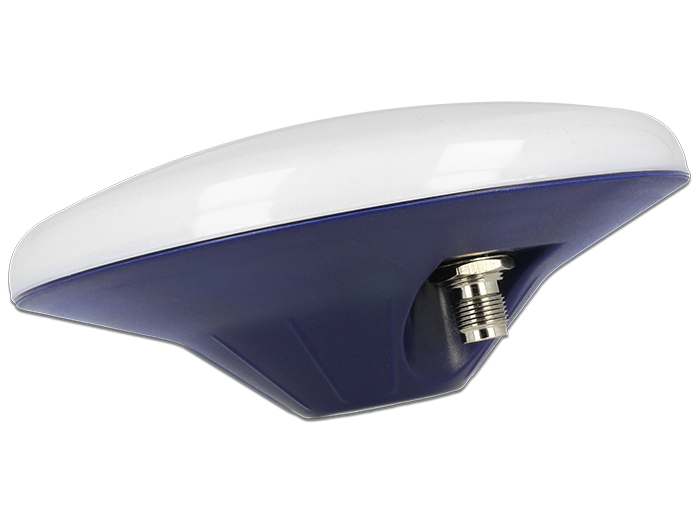

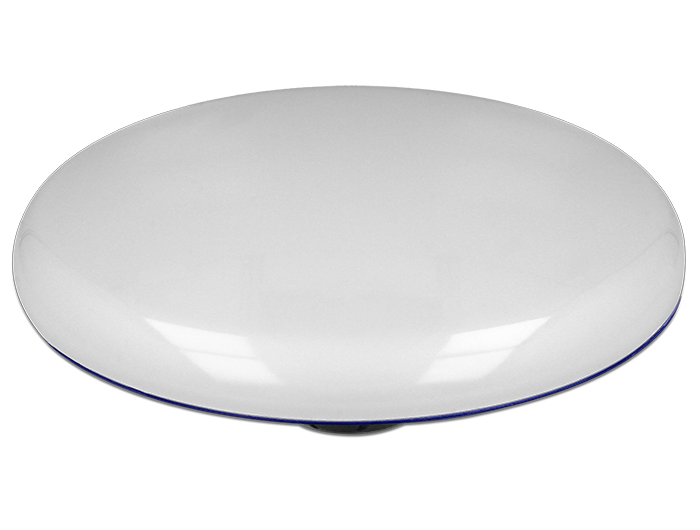

Navilock NL-60560M quad feed GNSS BEIDOU GALILEO GLONASS GPS TNC Antenne outdoor

Diese hochpräzise Antenne von Navilock empfängt an GNSS Geräten die Signale der BEIDOU, GALILEO, GLONASS und GPS Satelliten gleichzeitig.

Spezifikationen

• Anschlüsse: 1 x TNC Buchse
• GNSS: Frequenzbereich: BEIDOU: B1, 1,561098 GHz / B2, 1,20714 GHz / B3, 1,26852 GHz GALILEO: E1, 1,5754200 GHz / E5b, 1,20714 GHz / E6, 1,27875 GHz GLONASS: G1, 1,6020000 - 1,6188750 GHz / G2, 1,2460000 - 1,2617500 GHz GPS: L1, 1,5754200 GHz / L2, 1,2276 GHz Gewinn: 5 dBic PZV Phasenzentrumsvariation: +/- 2 mm Elliptizität: Öffnungswinkel: 360° VSWR: 1,5 Impedanz: 50 Ohm Polarisation: RHCP Antennentyp: quad feed patch
• LNA: Frequenzbereich: BEIDOU: B1, 1,561098 GHz / B2, 1,20714 GHz / B3, 1,26852 GHz GALILEO: E1, 1,5754200 GHz / E5b, 1,20714 GHz / E6, 1,27875 GHz GLONASS: G1, 1,6025625 - 1,6155000 GHz / G2, 1,2429375 - 1,2516875 GHz GPS: L1, 1,5754200 GHz / L2, 1,2276 GHz Betriebsspannung: 3,0 - 5,5 V Gewinn: 40 dB Durchlassbereich Abweichung: +/- 1 dB Rauschzahl: Stromaufnahme: 45 mA VSWR: 2 Impedanz: 50 Ohm
• Montageart: Stativmontage
• Gewindetyp: UNC 11, 5/8"
• Gehäusefarbe: blau / weiß
• Gehäusematerial: ABS
• Schutzart: IP67 mit Ausnahme der Belüftungsöffnung im Gewindegang
• Geeignet für Außenbereich: ja
• Betriebstemperatur: -40 °C ~ 80 °C
• Durchmesser: 146,5 mm
• Höhe: 62,5 mm

Systemvoraussetzungen

Packungsinhalt

• Quadfeed Antenne
